مقدمه

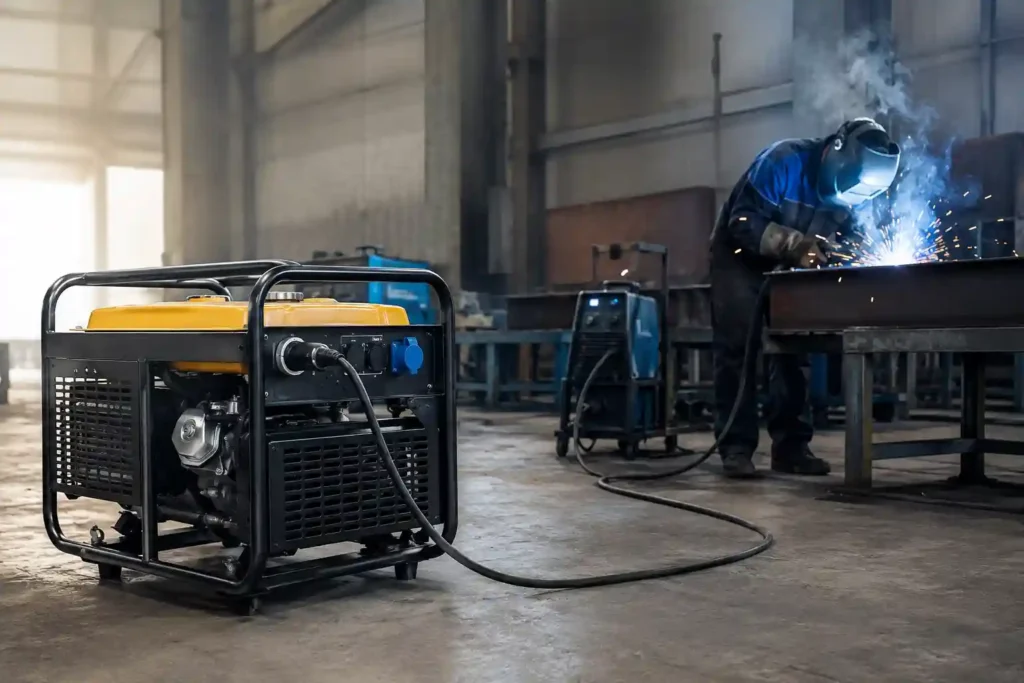

انتخاب ژنراتور مناسب جوشکاری فقط با نگاهکردن به آمپر دستگاه جوش امکانپذیر نیست. ممکن است روی یک دستگاه عبارت «۲۰۰ آمپر» نوشته شده باشد، اما این عدد نشاندهنده جریان خروجی جوشکاری است و مستقیماً مشخص نمیکند که دستگاه برای کارکردن به ژنراتور چند کاوا نیاز دارد.
برای انتخاب صحیح باید ولتاژ ورودی، جریان مصرفی، تکفاز یا سهفاز بودن دستگاه، نوع اینورتر، ضریب توان، چرخه کاری و توان سایر مصرفکنندههایی که همزمان به ژنراتور متصل میشوند بررسی شود.
بهصورت تقریبی، برای دستگاههای جوش اینورتر متداول میتوان از ظرفیتهای زیر استفاده کرد:
- دستگاه جوش ۱۴۰ آمپر: ژنراتور حدود ۶ تا ۸ کاوا
- دستگاه جوش ۱۶۰ آمپر: ژنراتور حدود ۸ تا ۱۰ کاوا
- دستگاه جوش ۲۰۰ آمپر الکترودی: ژنراتور حدود ۱۰ تا ۱۲.۵ کاوا
- دستگاه جوش ۲۰۰ آمپر MIG یا چندمنظوره: ژنراتور حدود ۱۲.۵ تا ۱۵ کاوا
- دستگاه جوش ۲۵۰ آمپر: ژنراتور حدود ۱۵ تا ۲۰ کاوا
- دستگاه جوش ۳۰۰ آمپر صنعتی: ژنراتور حدود ۲۰ تا ۳۰ کاوا
این اعداد تقریبی هستند و ظرفیت نهایی باید براساس اطلاعات پلاک دستگاه جوش محاسبه شود. حتی دو دستگاه جوش با جریان خروجی یکسان ممکن است مصرف برق و ژنراتور موردنیاز متفاوتی داشته باشند.
پاسخ سریع: برای جوشکاری چند کاوا ژنراتور بخریم؟
برای کارهای سبک، تعمیرات خانگی و جوشکاری با الکترودهای نازک معمولاً یک ژنراتور ۶ تا ۸ کاوا میتواند دستگاه جوش اینورتر کوچک را راهاندازی کند.
برای دستگاه جوش ۱۶۰ تا ۲۰۰ آمپر، انتخاب ژنراتور ۱۰ تا ۱۲.۵ کاوا منطقیتر است. اگر دستگاه از نوع MIG، CO2 یا چندمنظوره باشد و قرار است در جریان بالا کار کند، ظرفیت ۱۲.۵ تا ۱۵ کاوا انتخاب مطمئنتری خواهد بود.
برای کارگاههای صنعتی، اسکلتسازی، جوشکاری قطعات ضخیم یا استفاده از دستگاههای ۲۵۰ تا ۳۰۰ آمپر، معمولاً باید به سراغ ژنراتورهای ۱۵ تا ۳۰ کاوا رفت.
با این حال، بهترین روش انتخاب ژنراتور مناسب جوشکاری، بررسی جریان ورودی دستگاه و انجام محاسبه براساس پلاک فنی آن است.
چرا نمیتوان توان ژنراتور را فقط از روی آمپر دستگاه جوش تعیین کرد؟
آمپر نوشتهشده روی دستگاه جوش معمولاً جریان خروجی دستگاه را نشان میدهد. برای مثال، دستگاه جوش ۲۰۰ آمپر میتواند در شرایط مشخص حداکثر ۲۰۰ آمپر جریان جوشکاری تولید کند؛ اما ژنراتور باید برق ورودی دستگاه را تأمین کند.
جریان خروجی جوشکاری با جریان ورودی برق یکسان نیست. دستگاه جوش ابتدا برق ۲۲۰ یا ۳۸۰ ولت را دریافت و سپس آن را به ولتاژ پایینتر و جریان بالاتر مناسب جوشکاری تبدیل میکند.
به همین دلیل ممکن است یک دستگاه جوش ۲۰۰ آمپر از برق تکفاز ۲۲۰ ولت، حداکثر ۳۰ تا ۴۵ آمپر جریان دریافت کند؛ درحالیکه دستگاه دیگری با همان جریان خروجی، بهدلیل فناوری متفاوت، مصرف کمتری داشته باشد.
شرکت Miller نیز ظرفیت دستگاههای جوش را علاوه بر آمپر خروجی، براساس آمپر قابلارائه در یک چرخه کاری مشخص دستهبندی میکند. بنابراین آمپر خروجی بهتنهایی معیار کاملی برای تعیین توان ورودی نیست.
جدول انتخاب ژنراتور مناسب جوشکاری
جدول زیر یک راهنمای تقریبی برای انتخاب ژنراتور است. اعداد جدول برای راهاندازی یک دستگاه جوش، بدون مصرفکننده جانبی و با درنظرگرفتن مقداری ظرفیت ذخیره ارائه شدهاند.
| نوع دستگاه جوش | جریان خروجی دستگاه | توان تقریبی پیشنهادی ژنراتور |
|---|---|---|
| اینورتر الکترودی سبک | ۱۲۰ تا ۱۴۰ آمپر | ۶ تا ۸ کاوا |
| اینورتر الکترودی معمولی | ۱۶۰ آمپر | ۸ تا ۱۰ کاوا |
| اینورتر الکترودی یا TIG | ۱۸۰ آمپر | ۹ تا ۱۲.۵ کاوا |
| اینورتر الکترودی ۲۰۰ آمپر | ۲۰۰ آمپر | ۱۰ تا ۱۲.۵ کاوا |
| MIG یا CO2 نیمهصنعتی | ۱۸۰ تا ۲۱۰ آمپر | ۱۲.۵ تا ۱۵ کاوا |
| دستگاه چندمنظوره | ۲۰۰ تا ۲۵۰ آمپر | ۱۵ تا ۲۰ کاوا |
| دستگاه صنعتی سهفاز | حدود ۳۰۰ آمپر | ۲۰ تا ۳۰ کاوا |
| چند دستگاه جوش همزمان | متغیر | براساس مجموع مصرف و ضریب همزمانی |
این جدول برای برآورد اولیه مناسب است؛ اما اطلاعات دفترچه و پلاک دستگاه همواره بر جدول عمومی اولویت دارد.
برای نمونه، شرکت ESAB برای بعضی دستگاههای جوش ۱۴۰ آمپر خود ژنراتور ۶ کیلوواتی را توصیه میکند؛ درحالیکه برای برخی دستگاههای MIG و چندمنظوره ۱۹۰ تا ۲۱۰ آمپر، ژنراتور ۱۰ کیلوواتی پیشنهاد شده است. این تفاوت نشان میدهد نوع فرایند جوشکاری و طراحی داخلی دستگاه تأثیر زیادی بر ظرفیت ژنراتور دارد.
روش دقیق محاسبه توان ژنراتور مناسب جوشکاری
برای محاسبه دقیق، ابتدا پلاک دستگاه جوش یا جدول مشخصات فنی آن را پیدا کنید. اطلاعات مهم معمولاً شامل موارد زیر است:
- ولتاژ ورودی یا U1
- حداکثر جریان ورودی یا I1max
- جریان مؤثر ورودی یا I1eff
- تعداد فاز
- فرکانس
- ضریب توان یا Power Factor
- راندمان دستگاه
- چرخه کاری یا Duty Cycle
در استانداردهای علامتگذاری تجهیزات جوشکاری، I1max به معنای حداکثر جریان نامی ورودی و I1eff به معنای حداکثر جریان مؤثر ورودی است.
برای یک محاسبه محافظهکارانه، بهتر است ظرفیت ژنراتور را با استفاده از مقدار I1max برآورد کنید؛ زیرا این عدد حداکثر جریان احتمالی دستگاه را نشان میدهد.
فرمول محاسبه دستگاه جوش تکفاز
برای دستگاه جوش تکفاز از فرمول زیر استفاده میشود:
توان ظاهری برحسب کاوا = ولتاژ × جریان ورودی ÷ ۱۰۰۰
برای مثال، فرض کنید دستگاه جوش مشخصات زیر را داشته باشد:
- ولتاژ ورودی: ۲۲۰ ولت
- حداکثر جریان ورودی: ۳۲ آمپر
محاسبه اولیه به شکل زیر است:
۲۲۰ × ۳۲ ÷ ۱۰۰۰ = ۷.۰۴ کاوا
عدد ۷.۰۴ کاوا فقط حداقل توان ظاهری موردنیاز دستگاه است. نباید ژنراتور دقیقاً با همین ظرفیت انتخاب شود؛ زیرا افت ولتاژ، تغییر ناگهانی بار، دمای محیط، ارتفاع محل نصب و بارهای جانبی میتوانند باعث کمبود توان شوند.
با اضافهکردن حدود ۲۵ تا ۴۰ درصد ظرفیت ذخیره:
۷.۰۴ × ۱.۳ = ۹.۱۵ کاوا
بنابراین برای این دستگاه، یک ژنراتور ۱۰ کاوا انتخاب مناسبتری خواهد بود.
فرمول محاسبه دستگاه جوش سهفاز
برای دستگاههای سهفاز از فرمول زیر استفاده میشود:
توان ظاهری برحسب کاوا = ۱.۷۳۲ × ولتاژ خط × جریان ورودی ÷ ۱۰۰۰
برای مثال، اگر یک دستگاه جوش سهفاز دارای مشخصات زیر باشد:
- ولتاژ ورودی: ۳۸۰ ولت
- حداکثر جریان ورودی: ۱۸ آمپر
خواهیم داشت:
۱.۷۳۲ × ۳۸۰ × ۱۸ ÷ ۱۰۰۰ = ۱۱.۸۴ کاوا
با درنظرگرفتن ۲۵ درصد ظرفیت ذخیره:
۱۱.۸۴ × ۱.۲۵ = ۱۴.۸ کاوا
بنابراین ژنراتور ۱۵ کاوا میتواند انتخاب اولیه مناسبی باشد. اگر دستگاه ساعات طولانی در حداکثر توان کار میکند یا مصرفکنندههای دیگری نیز به ژنراتور متصل هستند، بهتر است ظرفیت بالاتر انتخاب شود.
تفاوت کیلووات و کاوا در انتخاب ژنراتور
یکی از رایجترین اشتباهها، یکساندانستن کیلووات و کاوا است.
کیلووات نشاندهنده توان واقعی قابلمصرف است؛ اما کاوا توان ظاهری ژنراتور را نشان میدهد. رابطه میان این دو به ضریب توان بستگی دارد:
کیلووات = کاوا × ضریب توان
در بسیاری از دیزل ژنراتورهای سهفاز، ضریب توان نامی ۰.۸ در نظر گرفته میشود. در این شرایط:
- ژنراتور ۱۰ کاوا حدود ۸ کیلووات توان واقعی دارد.
- ژنراتور ۱۲.۵ کاوا حدود ۱۰ کیلووات توان واقعی دارد.
- ژنراتور ۱۵ کاوا حدود ۱۲ کیلووات توان واقعی دارد.
- ژنراتور ۲۰ کاوا حدود ۱۶ کیلووات توان واقعی دارد.
اسناد فنی Cummins نیز ضریب توان را نسبت کیلووات به کاوا تعریف میکنند و توضیح میدهند که ژنراتورهای سهفاز معمولاً با ضریب توان نامی ۰.۸ رتبهبندی میشوند.
بنابراین وقتی سازنده دستگاه جوش، ژنراتور ۱۰ کیلوواتی را توصیه کرده است، نباید تصور کنید یک ژنراتور ۱۰ کاوا با ضریب توان ۰.۸ دقیقاً همان توان را ارائه میدهد. در چنین شرایطی ممکن است به ژنراتور ۱۲.۵ کاوا یا بالاتر نیاز داشته باشید.
دستگاه جوش ۲۰۰ آمپر به ژنراتور چند کاوا نیاز دارد؟
یکی از متداولترین پرسشها این است که برای دستگاه جوش ۲۰۰ آمپر چه ژنراتوری مناسب است.
برای یک دستگاه جوش اینورتر الکترودی ۲۰۰ آمپر، معمولاً ژنراتور ۱۰ تا ۱۲.۵ کاوا میتواند مناسب باشد. اگر دستگاه فقط در جریانهای ۱۰۰ تا ۱۴۰ آمپر استفاده شود، ممکن است با ظرفیت پایینتر نیز کار کند؛ اما توان کامل دستگاه در دسترس نخواهد بود.
اگر دستگاه ۲۰۰ آمپر از نوع MIG، CO2 یا چندمنظوره باشد، بهتر است ژنراتور ۱۲.۵ تا ۱۵ کاوا در نظر گرفته شود. برای بعضی مدلهای حرفهای ممکن است سازنده ظرفیت بیشتری توصیه کند.
بهعنوان نمونه، ESAB برای دستگاه چندمنظوره ۲۱۰ آمپر Rogue EMP 210 PRO در ورودی ۲۳۰ ولت، ژنراتور ۱۰ کیلوواتی را توصیه کرده است. این دستگاه دارای توان نامی ورودی ۶.۲ کاوا است، اما ظرفیت ژنراتور پیشنهادی سازنده بالاتر اعلام شده است. این مثال نشان میدهد انتخاب ژنراتور دقیقاً برابر با توان نامی دستگاه، همیشه کافی نیست.
در سیستمهایی که ژنراتور با ضریب توان ۰.۸ رتبهبندی میشود، ۱۰ کیلووات معادل حدود ۱۲.۵ کاوا است. بنابراین برای یک دستگاه جوش ۲۰۰ آمپر حرفهای، ژنراتور ۱۲.۵ یا ۱۵ کاوا معمولاً انتخاب مطمئنتری محسوب میشود.
دستگاه جوش ۱۶۰ آمپر به ژنراتور چند کاوا نیاز دارد؟
بیشتر دستگاههای جوش اینورتر ۱۶۰ آمپر برای مصارف سبک، تعمیرات سیار، ساخت در و پنجره، کارهای کشاورزی و جوشکاری الکترودهای نمره ۲.۵ و ۳.۲ استفاده میشوند.
برای این دستگاهها معمولاً ژنراتور ۸ تا ۱۰ کاوا پیشنهاد میشود.
اگر دستگاه دارای فناوری PFC، مصرف پایین و قابلیت کار با ژنراتور باشد، ممکن است با ژنراتور کوچکتر نیز کار کند. بااینحال، استفاده از ژنراتور بسیار کوچک میتواند هنگام شروع قوس یا افزایش جریان باعث افت ولتاژ، ناپایداری قوس و خاموششدن دستگاه شود.
برای استفاده دائمی و حرفهای، انتخاب ظرفیت ۱۰ کاوا نسبت به ظرفیتهای لب مرزی مطمئنتر است.
دستگاه جوش ۲۵۰ آمپر به ژنراتور چند کاوا نیاز دارد؟
دستگاههای جوش ۲۵۰ آمپر ممکن است تکفاز یا سهفاز باشند و میزان مصرف آنها به نوع فرایند جوشکاری بستگی دارد.
برای یک دستگاه اینورتر ۲۵۰ آمپر، ژنراتور ۱۵ تا ۲۰ کاوا میتواند نقطه شروع مناسبی باشد. اگر دستگاه در جریان کامل، چرخه کاری بالا یا فرایند MIG استفاده میشود، بهتر است ظرفیت نزدیک به ۲۰ کاوا انتخاب شود.
برای دستگاههای ترانسفورماتوری قدیمی یا مدلهایی که جریان ورودی زیادی دارند، ممکن است ژنراتور بزرگتری لازم باشد. تصمیم نهایی باید براساس I1max روی پلاک دستگاه گرفته شود.
تأثیر نوع جوشکاری بر ظرفیت ژنراتور
نوع فرایند جوشکاری یکی از عوامل مهم در انتخاب ژنراتور است.
جوشکاری الکترودی یا MMA
دستگاههای جوش الکترودی اینورتر معمولاً سادهتر و قابلحملتر هستند. برای مصارف سبک و متوسط، ظرفیت ۶ تا ۱۲.۵ کاوا بسیاری از دستگاههای ۱۴۰ تا ۲۰۰ آمپر را پوشش میدهد.
در این فرایند، جریان در لحظه شروع قوس تغییر میکند و ژنراتور باید توانایی پاسخگویی به تغییرات ناگهانی بار را داشته باشد.
جوشکاری TIG
دستگاههای TIG مدرن ممکن است مصرف بهینهای داشته باشند، اما مدلهای دارای شروع قوس فرکانس بالا و کنترل الکترونیکی به کیفیت برق حساستر هستند.
برخی دستگاههای TIG دارای PFC و سیستم جبران نوسان ولتاژ هستند و برای کار با ژنراتور طراحی شدهاند. برای نمونه، ESAB در مشخصات برخی دستگاههای TIG و MMA خود به قابلیت کار با برق ژنراتور و جبران نوسان ولتاژ اشاره میکند.
جوشکاری MIG یا CO2
دستگاههای MIG علاوه بر منبع جوشکاری، موتور تغذیه سیم و سیستمهای کنترلی دارند. این دستگاهها معمولاً در مقایسه با یک دستگاه الکترودی همرده، ژنراتور بزرگتری نیاز دارند.
برای دستگاه MIG حدود ۲۰۰ آمپر، ظرفیت ۱۲.۵ تا ۱۵ کاوا انتخاب رایجی است. مدلهای صنعتی ۲۵۰ تا ۳۰۰ آمپر ممکن است به ۲۰ کاوا یا بیشتر نیاز داشته باشند.
دستگاه جوش چندمنظوره
دستگاههای Multi Process میتوانند فرایندهایی مانند MMA، MIG و TIG را انجام دهند. توان مصرفی آنها در هر حالت یکسان نیست.
ژنراتور باید براساس پرمصرفترین فرایندی که قرار است استفاده شود انتخاب شود، نه کممصرفترین حالت دستگاه.
چرخه کاری دستگاه جوش چه تأثیری بر انتخاب ژنراتور دارد؟
چرخه کاری یا Duty Cycle نشان میدهد دستگاه در یک بازه دهدقیقهای، چند دقیقه میتواند در جریان مشخص جوشکاری کند.
برای مثال، چرخه کاری ۶۰ درصد در ۲۰۰ آمپر به این معناست که دستگاه میتواند در یک بازه دهدقیقهای حدود شش دقیقه با این جریان کار کند و سپس برای خنکشدن زمان نیاز دارد.
اگر دستگاه جوش در یک کارگاه صنعتی با چرخه کاری بالا استفاده شود، ژنراتور نیز برای مدت بیشتری زیر بار سنگین قرار میگیرد. در چنین شرایطی بهتر است ژنراتور براساس توان Prime یا دائمکار انتخاب شود، نه فقط توان اضطراری یا Standby.
برای جوشکاریهای کوتاه و مقطعی، ژنراتور ممکن است بیشتر زمان را در بار متوسط کار کند؛ اما در پروژههای اسکلتسازی، خطوط لوله و تولید صنعتی، توان پیوسته ژنراتور اهمیت بیشتری دارد.
آیا ژنراتور را دقیقاً برابر با مصرف دستگاه جوش انتخاب کنیم؟
خیر. انتخاب ژنراتور دقیقاً برابر با توان محاسبهشده میتواند مشکلاتی مانند موارد زیر ایجاد کند:
- افت ولتاژ هنگام شروع جوشکاری
- ناپایداری قوس
- چسبیدن الکترود
- خاموششدن یا خطادادن دستگاه جوش
- گرمشدن بیشازحد ژنراتور
- افزایش مصرف سوخت
- کاهش عمر موتور و آلترناتور
- آسیب احتمالی به برد دستگاه جوش
در برخی دفترچههای Miller توصیه شده است بار ژنراتور به حدود ۹۰ درصد خروجی آن محدود شود و ژنراتور دائماً در حداکثر ظرفیت کار نکند.
برای دستگاه جوش بهتر است حداقل ۲۵ درصد ظرفیت ذخیره در نظر گرفته شود. اگر دستگاه قدیمی، ترانسفورماتوری، پرمصرف یا صنعتی است، حاشیه ۳۰ تا ۴۰ درصد منطقیتر خواهد بود.
اگر همزمان از فرز، کمپرسور یا روشنایی استفاده کنیم چه میشود؟
ژنراتور مناسب جوشکاری باید توان تمام مصرفکنندههایی را که همزمان روشن میشوند تأمین کند.
فرض کنید دستگاه جوش حدود ۸ کیلووات توان نیاز دارد و تجهیزات زیر نیز متصل هستند:
- فرز سنگبری: ۲ کیلووات
- کمپرسور: ۲.۲ کیلووات
- روشنایی کارگاه: ۵۰۰ وات
مجموع توان کارکرد حدود ۱۲.۷ کیلووات میشود. با توجه به جریان راهاندازی کمپرسور و ظرفیت ذخیره، ممکن است ژنراتور ۱۸ تا ۲۰ کاوا موردنیاز باشد.
موتورهای الکتریکی در لحظه راهاندازی جریان بیشتری از حالت عادی دریافت میکنند. Cummins نیز در راهنمای انتخاب ژنراتور تأکید میکند که ویژگیهای راهاندازی بار و تغییرات ناگهانی بار تأثیر مهمی بر عملکرد ژنراتور دارند.
بنابراین فقط توان دستگاه جوش را محاسبه نکنید و تمام ابزارهای همزمان را در فهرست بار قرار دهید.
ژنراتور تکفاز یا سهفاز برای جوشکاری بهتر است؟
انتخاب تعداد فاز باید با ورودی دستگاه جوش یکسان باشد.
اگر دستگاه جوش تکفاز ۲۲۰ ولت است، معمولاً ژنراتور تکفاز انتخاب بهتری خواهد بود. اتصال دستگاه تکفاز پرمصرف به یکی از فازهای یک ژنراتور سهفاز ممکن است باعث عدم تعادل بار شود و اجازه ندهد تمام ظرفیت ژنراتور بهدرستی استفاده شود.
اگر دستگاه جوش سهفاز ۳۸۰ ولت است، باید از ژنراتور سهفاز استفاده شود.
برای کارگاهی که هم دستگاه جوش سهفاز و هم تجهیزات تکفاز دارد، لازم است بارهای تکفاز تا حد امکان بین فازها متعادل توزیع شوند.
ژنراتور گازسوز یا دیزلی برای جوشکاری بهتر است؟
هر دو نوع ژنراتور میتوانند برای جوشکاری استفاده شوند، اما شرایط بهرهبرداری اهمیت دارد.
دیزل ژنراتور برای جوشکاری
دیزل ژنراتور برای پروژههای سنگین، کارگاههای صنعتی، جوشکاری طولانیمدت و محیطهای ساختمانی انتخاب مناسبی است.
مزایای آن عبارتاند از:
- توانایی کار در بارهای سنگین
- گشتاور مناسب موتور
- دوام بالا در استفاده صنعتی
- دسترسی سریع به سوخت در پروژههای سیار
- تنوع زیاد در ظرفیتهای متوسط و بالا
ژنراتور گازسوز برای جوشکاری
ژنراتور گازسوز برای کارگاههای ثابت که به گاز شهری دسترسی دارند میتواند انتخاب اقتصادی و مناسبی باشد.
مزایای آن شامل موارد زیر است:
- هزینه سوخت مناسب در محل ثابت
- صدای کمتر در برخی مدلها
- آلایندگی و دود کمتر
- مناسب برای کارگاههای شهری
- امکان تأمین برق طولانیمدت بدون جابهجایی سوخت مایع
انتخاب میان دیزل و گاز باید براساس محل پروژه، ساعات کار روزانه، دسترسی به سوخت، هزینه نگهداری و میزان جابهجایی دستگاه انجام شود.
کیفیت برق ژنراتور برای دستگاه جوش اینورتر
دستگاههای جوش اینورتر دارای بردهای الکترونیکی و قطعات نیمهرسانا هستند. به همین دلیل کیفیت ولتاژ و فرکانس ژنراتور اهمیت زیادی دارد.
ژنراتور مناسب باید ویژگیهای زیر را داشته باشد:
- ولتاژ پایدار
- فرکانس نزدیک به ۵۰ هرتز
- رگولاتور ولتاژ مناسب
- نوسان کم در تغییر بار
- اعوجاج هارمونیکی کنترلشده
- اتصال زمین صحیح
- حفاظت در برابر اضافهبار و اتصال کوتاه
وجود AVR میتواند به تنظیم ولتاژ کمک کند، اما AVR بهتنهایی تضمینکننده کیفیت کامل برق نیست. کیفیت آلترناتور، گاورنر موتور، سرعت پاسخگویی و شکل موج خروجی نیز اهمیت دارند.
ژنراتورهای اینورتری معمولاً برق با اعوجاج پایینتری تولید میکنند. برای نمونه، Generac میزان THD برخی ژنراتورهای اینورتری خود را حداکثر ۳ درصد اعلام کرده است. بااینحال، حداکثر THD قابلقبول برای دستگاه جوش باید از دفترچه سازنده همان دستگاه بررسی شود.
تأثیر کابل بلند بر عملکرد دستگاه جوش
استفاده از کابل برق بسیار بلند یا کابل با سطح مقطع کم باعث افت ولتاژ میشود. در این شرایط حتی اگر ژنراتور ظرفیت کافی داشته باشد، دستگاه جوش ممکن است عملکرد مناسبی نداشته باشد.
نشانههای افت ولتاژ عبارتاند از:
- ضعیفشدن قوس
- سخت روشنشدن الکترود
- قطعشدن مکرر دستگاه
- داغشدن کابل
- کاهش توان واقعی دستگاه
- نمایش خطای ولتاژ
برای فاصلههای زیاد باید سطح مقطع کابل براساس جریان، طول مسیر و مقدار افت ولتاژ مجاز محاسبه شود. استفاده از کابل حلقهشده نیز مناسب نیست؛ زیرا میتواند باعث افزایش حرارت شود.
تأثیر ارتفاع و دمای محیط بر توان ژنراتور
توان نامی ژنراتور معمولاً برای شرایط استاندارد مشخص میشود. در ارتفاع زیاد یا هوای بسیار گرم، موتور ژنراتور نمیتواند توان نامی کامل خود را تولید کند.
اگر محل پروژه در منطقه مرتفع یا بسیار گرم قرار دارد، باید افت توان یا Derating در محاسبات لحاظ شود. در چنین شرایطی انتخاب ژنراتور یک رده بزرگتر میتواند ضروری باشد.
میزان دقیق افت توان به مدل موتور، سیستم تنفس، دمای محیط و ارتفاع بستگی دارد و باید از جدول فنی سازنده ژنراتور استخراج شود.
آیا ژنراتور ۵ کیلووات برای دستگاه جوش مناسب است؟
ژنراتور ۵ کیلووات ممکن است بعضی دستگاههای جوش اینورتر کوچک را در جریان پایین راهاندازی کند؛ اما برای استفاده کامل از دستگاه جوش ۱۶۰ یا ۲۰۰ آمپر معمولاً ظرفیت مطمئنی نیست.
ممکن است دستگاه روشن شود و در آمپر پایین جوشکاری کند، اما هنگام افزایش جریان با افت ولتاژ، ناپایداری قوس یا اضافهبار ژنراتور مواجه شود.
برای دستگاههای ۱۴۰ آمپر سبک، ژنراتور ۶ تا ۸ کاوا و برای دستگاههای ۱۶۰ تا ۲۰۰ آمپر، ظرفیت ۸ تا ۱۲.۵ کاوا انتخاب منطقیتری است.
آیا میتوان دو دستگاه جوش را به یک ژنراتور متصل کرد؟
بله، اما ظرفیت ژنراتور باید براساس مجموع بار همزمان محاسبه شود.
برای مثال، اگر دو دستگاه جوش هرکدام در حداکثر بار به ۸ کاوا نیاز داشته باشند، مجموع بار پایه ۱۶ کاوا خواهد بود. با اضافهکردن ظرفیت ذخیره، ممکن است ژنراتور ۲۰ تا ۲۵ کاوا موردنیاز باشد.
اگر دو دستگاه بهندرت همزمان در جریان کامل کار میکنند، میتوان ضریب همزمانی در نظر گرفت؛ اما این ضریب باید با توجه به الگوی واقعی کارگاه تعیین شود. برای محیطهای تولیدی که توقف کار هزینه زیادی دارد، بهتر است محاسبات محافظهکارانه انجام شود.
ژنراتور جوشکاری یا موتور جوش؟
موتور جوش یا Welder Generator دستگاهی است که موتور احتراقی و منبع جوشکاری را در یک مجموعه قرار میدهد. این تجهیزات برای پروژههای سیار، خطوط انتقال، تعمیر ماشینآلات و کار در نقاط فاقد برق طراحی شدهاند.
مزایای موتور جوش عبارتاند از:
- هماهنگی منبع تولید برق با فرایند جوشکاری
- قابلیت حمل در پروژه
- عدم نیاز به خرید دستگاه جوش و ژنراتور جداگانه
- توانایی تأمین برق ابزارهای جانبی در برخی مدلها
در مقابل، خرید ژنراتور جداگانه انعطاف بیشتری ایجاد میکند؛ زیرا میتوان علاوه بر دستگاه جوش، سایر تجهیزات کارگاه را نیز روشن کرد.
اگر فعالیت اصلی فقط جوشکاری سیار است، موتور جوش گزینه مناسبی خواهد بود. اگر هدف تأمین برق عمومی کارگاه در کنار جوشکاری است، ژنراتور مستقل کاربرد بیشتری دارد.
اشتباهات رایج هنگام انتخاب ژنراتور مناسب جوشکاری
انتخاب براساس آمپر خروجی
آمپر خروجی دستگاه معیار مستقیم مصرف برق نیست. همیشه پلاک ورودی دستگاه را بررسی کنید.
توجهنکردن به تفاوت کیلووات و کاوا
ژنراتور ۱۰ کاوا با ضریب توان ۰.۸ فقط حدود ۸ کیلووات توان واقعی ارائه میدهد.
خرید ژنراتور لب مرزی
ژنراتوری که دقیقاً برابر با توان محاسبهشده انتخاب شود، هنگام تغییرات ناگهانی بار دچار افت ولتاژ میشود.
نادیدهگرفتن مصرفکنندههای جانبی
فرز، کمپرسور، فن، روشنایی و سایر تجهیزات باید در محاسبات وارد شوند.
بیتوجهی به کیفیت برق
ژنراتور دارای توان کافی اما ولتاژ ناپایدار میتواند باعث عملکرد نامناسب یا آسیب به دستگاه جوش اینورتر شود.
استفاده از کابل نامناسب
کابل نازک یا بسیار بلند باعث افت ولتاژ و کاهش توان دستگاه میشود.
انتخاب توان اضطراری بهجای توان دائم
برای جوشکاری طولانیمدت باید توان Prime یا توان پیوسته ژنراتور مبنای انتخاب قرار گیرد.
چکلیست خرید ژنراتور مناسب جوشکاری
قبل از خرید ژنراتور، اطلاعات زیر را آماده کنید:
- نوع دستگاه جوش
- برند و مدل دقیق دستگاه
- جریان خروجی دستگاه
- ولتاژ ورودی
- تکفاز یا سهفاز بودن
- مقدار I1max
- مقدار توان نامی یا Rated kVA
- نوع فرایند جوشکاری
- چرخه کاری
- تعداد دستگاههای جوش
- ابزارهای جانبی همزمان
- ساعات کار روزانه
- ارتفاع و دمای محل پروژه
- ثابت یا سیار بودن محل استفاده
- نوع سوخت موردنظر
- توان Prime و Standby ژنراتور
- کیفیت ولتاژ و وجود AVR
- خدمات پس از فروش و دسترسی به قطعات
خرید ژنراتور مناسب جوشکاری از راوینو
انتخاب ژنراتور برای دستگاه جوش باید براساس اطلاعات واقعی تجهیزات انجام شود، نه فقط عنوان ۱۶۰، ۲۰۰ یا ۲۵۰ آمپر دستگاه.
در راوینو میتوان براساس پلاک دستگاه جوش، تعداد تجهیزات، ساعات کار، نوع برق ورودی و شرایط محل پروژه، ظرفیت مناسب ژنراتور را بررسی کرد. امکان انتخاب میان انواع دیزل ژنراتور و ژنراتور گازسوز در ظرفیتهای مختلف وجود دارد تا دستگاه متناسب با کارگاه، پروژه ساختمانی یا فعالیت صنعتی انتخاب شود.
انتخاب درست ظرفیت باعث میشود دستگاه جوش قوس پایدارتری داشته باشد، ژنراتور زیر بار غیرمجاز قرار نگیرد و هزینه اولیه، مصرف سوخت و استهلاک تجهیزات نیز بهتر مدیریت شود.
سؤالات متداول درباره ژنراتور مناسب جوشکاری
برای دستگاه جوش ۲۰۰ آمپر چه ژنراتوری مناسب است؟
برای دستگاه جوش اینورتر الکترودی ۲۰۰ آمپر معمولاً ژنراتور ۱۰ تا ۱۲.۵ کاوا مناسب است. برای دستگاه MIG یا چندمنظوره ۲۰۰ آمپر، ظرفیت ۱۲.۵ تا ۱۵ کاوا انتخاب مطمئنتری خواهد بود.
برای دستگاه جوش ۱۶۰ آمپر چند کاوا ژنراتور لازم است؟
برای بیشتر دستگاههای اینورتر ۱۶۰ آمپر، ژنراتور ۸ تا ۱۰ کاوا پیشنهاد میشود. ظرفیت دقیق به جریان ورودی نوشتهشده روی پلاک دستگاه بستگی دارد.
آیا ژنراتور ۷.۵ کاوا دستگاه جوش را راه میاندازد؟
ژنراتور ۷.۵ کاوا میتواند بعضی دستگاههای جوش ۱۴۰ آمپر و تعدادی از اینورترهای کممصرف را راهاندازی کند. برای دستگاه ۲۰۰ آمپر، بهویژه در جریان بالا، معمولاً ظرفیت کافی و مطمئنی نیست.
آیا دستگاه جوش اینورتر با ژنراتور کار میکند؟
بله، بهشرط آنکه ظرفیت، ولتاژ، فرکانس و کیفیت برق ژنراتور با نیاز دستگاه سازگار باشد. بعضی دستگاهها بهطور مشخص دارای قابلیت Generator Compatible هستند.
آیا AVR برای دستگاه جوش ضروری است؟
وجود AVR برای کنترل ولتاژ مفید است، اما کیفیت برق فقط به AVR وابسته نیست. کیفیت آلترناتور، سرعت پاسخ موتور، فرکانس و اعوجاج شکل موج نیز اهمیت دارند.
ژنراتور را چند درصد بزرگتر انتخاب کنیم؟
بهطور معمول بهتر است ۲۵ تا ۴۰ درصد ظرفیت ذخیره در نظر گرفته شود. برای دستگاههای جدید اینورتر ممکن است ۲۵ تا ۳۰ درصد کافی باشد؛ اما برای تجهیزات قدیمی، بارهای همزمان و شرایط سخت، حاشیه بیشتر مناسب است.
آیا میتوان دستگاه جوش تکفاز را به ژنراتور سهفاز متصل کرد؟
امکان اتصال وجود دارد، اما باید محدودیت توان هر فاز و تعادل بار بررسی شود. یک دستگاه تکفاز پرمصرف ممکن است نتواند از کل توان ژنراتور سهفاز استفاده کند.
برای جوشکاری دیزل ژنراتور بهتر است یا ژنراتور بنزینی؟
برای کارهای سبک و کوتاه، ژنراتور بنزینی قابلحمل مناسب است. برای استفاده طولانیمدت، صنعتی و توانهای بالا، دیزل ژنراتور معمولاً دوام و کارایی مناسبتری دارد.
جمعبندی
ظرفیت ژنراتور مناسب جوشکاری به آمپر خروجی دستگاه محدود نمیشود. ولتاژ ورودی، جریان I1max، تعداد فاز، ضریب توان، نوع فرایند، چرخه کاری، کیفیت برق و بارهای جانبی همگی در انتخاب توان نقش دارند.
بهصورت تقریبی:
- برای دستگاه جوش ۱۴۰ آمپر، ژنراتور ۶ تا ۸ کاوا
- برای دستگاه جوش ۱۶۰ آمپر، ژنراتور ۸ تا ۱۰ کاوا
- برای دستگاه جوش ۲۰۰ آمپر، ژنراتور ۱۰ تا ۱۵ کاوا
- برای دستگاه جوش ۲۵۰ آمپر، ژنراتور ۱۵ تا ۲۰ کاوا
- برای دستگاه جوش ۳۰۰ آمپر صنعتی، ژنراتور ۲۰ تا ۳۰ کاوا
مناسب خواهد بود.
بااینحال، دقیقترین روش این است که مقدار ولتاژ و حداکثر جریان ورودی دستگاه را از روی پلاک استخراج کنید، توان پایه را محاسبه کرده و سپس حداقل ۲۵ درصد ظرفیت ذخیره در نظر بگیرید. توصیه سازنده دستگاه جوش نیز باید همواره بر تخمینهای عمومی اولویت داشته باشد.
عنوان سئو: ژنراتور مناسب جوشکاری چند کاوا است؟ راهنمای انتخاب توان
کلمه کلیدی اصلی: ژنراتور مناسب جوشکاری
کلمات کلیدی فرعی: ژنراتور برای دستگاه جوش، ژنراتور دستگاه جوش ۲۰۰ آمپر، ژنراتور مناسب جوشکاری ۲۵۰ آمپر، محاسبه توان ژنراتور برای جوشکاری
متا دیسکریپشن: ژنراتور مناسب جوشکاری چند کاوا است؟ توان موردنیاز دستگاه جوش ۱۴۰، ۱۶۰، ۲۰۰، ۲۵۰ و ۳۰۰ آمپر را همراه جدول و فرمول محاسبه بررسی کنید.
نامک پیشنهادی: generator-for-welding
متن جایگزین تصویر شاخص: ژنراتور مناسب جوشکاری برای تأمین برق دستگاه جوش صنعتی
